| مكان المنشأ: | شنغهاي، الصين |
| اسم العلامة التجارية: | SHQN |
| إصدار الشهادات: | ISO 9001 |
| رقم الموديل: | أكواب مسحة |
| الحد الأدنى لكمية: | 500 |
|---|---|
| الأسعار: | USD2.5-5 |
| تفاصيل التغليف: | تعبئة الكرتون |
| وقت التسليم: | 15 يوما |
| شروط الدفع: | خطاب الاعتماد، تي/تي، ويسترن يونيون |
| القدرة على العرض: | 5000 قطعة شهريا |
| مقاس: | 4 1/2 بوصة | مادة: | NBR + قلب فولاذي |
|---|---|---|---|
| بيئة:: | النفط والغاز ومكثفات الغاز | لون: | أسود أو لون مخصص |
| إبداعي: | شنغهاي الصين | أنواع: | نمط V |
| عينة: | متاح | تصنيع المعدات الأصلية/تصنيع التصميم الشخصي: | متاح |
| تصميم: | نمط الشفاه V | طَرد: | حزمة الكرتون |
| إبراز: | كأس مسح مرن على شكل V,كأس غسول حقل النفط المثالي المحمّل بالرمال,كوب من النوع V من القاعدة المقوية من الصلب |
||
مقدمة المنتج

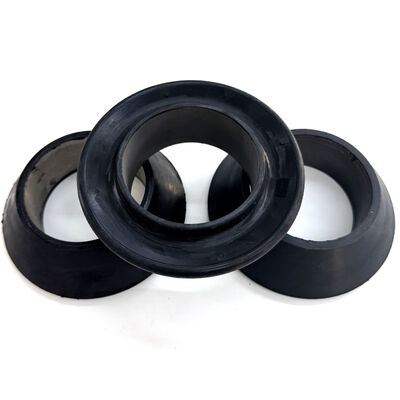

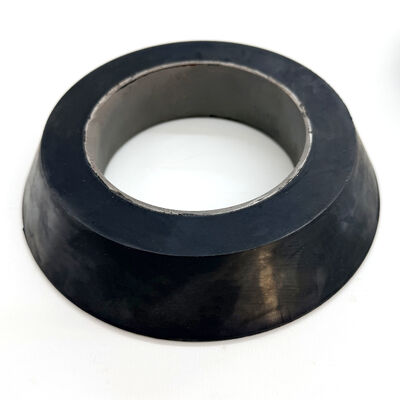

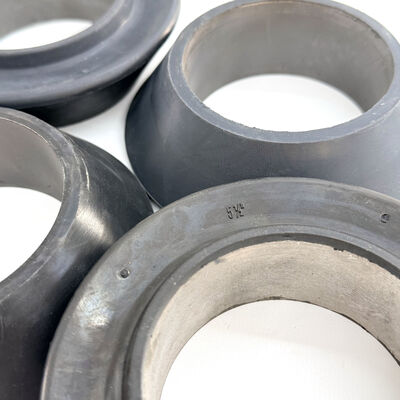

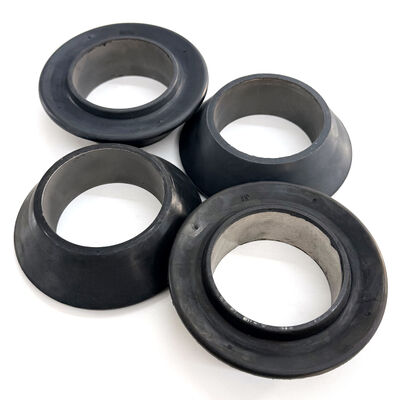

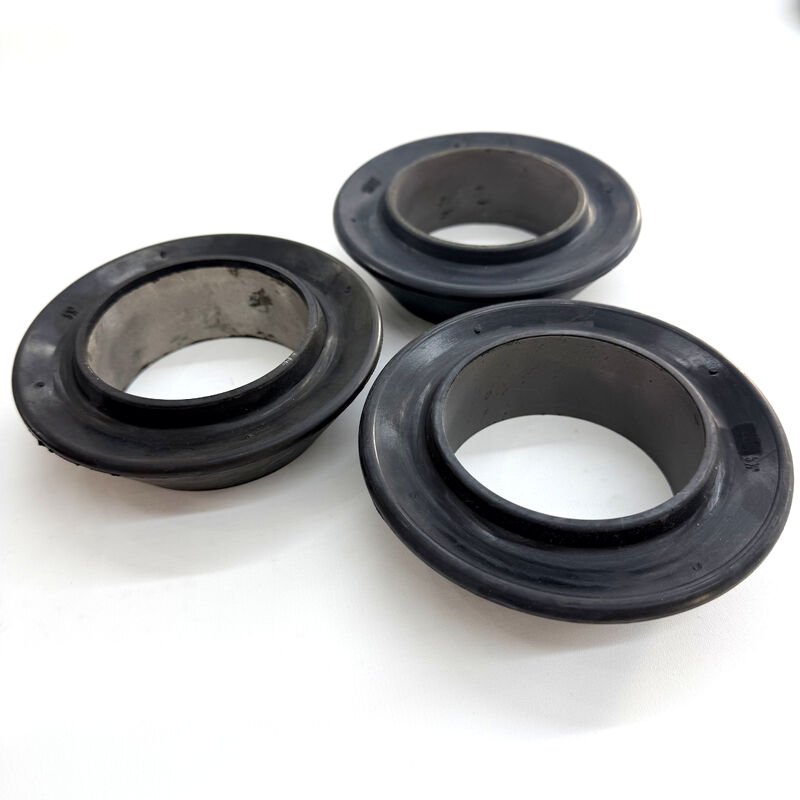

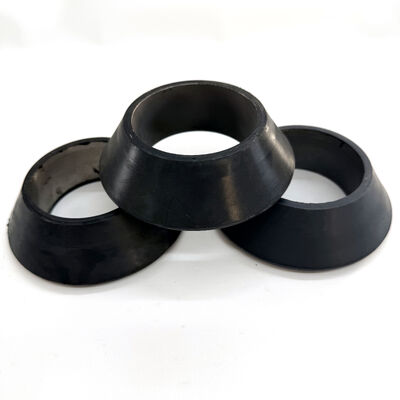

الكوب الماص لآبار النفط من النوع V مقاس 4.5 بوصة مدرج لخدمة الآبار في غلاف أو أنابيب متوافقة حيث قد توجد الرمال والمواد الصلبة العالقة. يتم تحديد هذا التكوين بشفة مرنة وقاعدة مدعومة بالفولاذ. يعتمد الاختيار لخدمة الرمال على حجم الجسيمات وتركيزها، والسائل، وحالة التجويف والتجميع؛ حدد هذه الظروف عند تقييم بديل.
أبعاد مرجعية مقاس 4.5 بوصة: يسرد جدول النطاق القديم قطر خارجي 4.062 بوصة × قطر داخلي 2.495 بوصة لدخول قياسي بقلب فولاذي مقاس 4-1/2 بوصة، مع دخول منفصل للخدمة الشاقة بنفس الحجم الاسمي. قم بتأكيد الشكل والأبعاد الفعلية وواجهة المحور للبديل المطلوب.
المواصفات الفنية
| الحجم الاسمي | 4.5 بوصة |
| النمط | نوع V (شفة مرنة) |
| نوع التشغيل | يعمل بالسائل |
| التعزيز | بطانة قاعدة مدعومة بالفولاذ |
| المادة | نتريل عالي الجودة (NBR) |
الميزات الرئيسية والمزايا الهندسية
1. اختيار خدمة الرمال: يؤثر حجم الجسيمات وتركيزها وحالة التجويف وتآكل الشفة على اختيار الكوب. قدم هذه التفاصيل لبديل خدمة الرمال؛ هذا الإدراج لا يحدد حدًا للتعامل مع المواد الصلبة.
2. تكوين رفع السائل: يحدد الإدراج الحالي الاستخدام للأحمال الخفيفة إلى المتوسطة. قم بتأكيد حمل السائل وحد التجميع الكامل للكوب المحدد؛ لا يوجد تصنيف للكوب أو سلسلة الأدوات مذكور هنا.
3. ظروف التشغيل: اتبع إجراء سرعة السلك المعتمد وإجراء دخول السائل. تحقق من وجود قيود وحطام؛ لا يعتبر شكل V أساسًا لزيادة سرعة النزول.
4. قاعدة مدعومة بالفولاذ: يشمل البناء المدرج بطانة فولاذية. قم بتأكيد أبعاد البطانة واحتفاظها وملاءمتها للمحور من الرسم المحدد؛ لا يوجد تصنيف للبثق مذكور هنا.
5. تكوين مكدس الأكواب: يعتمد عدد الأكواب والتباعد والاحتفاظ على المحور وإجراء التشغيل. حدد التجميع الكامل والحمل المخطط له عند تقييم مكدس.
|
القطر الخارجي الاسمي (بوصة) |
القلب والوصف |
القطر الخارجي للكوب |
القطر الداخلي للكوب |
|
1.900" ( 1-1/2" ) |
كوب ماص بقلب فولاذي |
1.530" |
0.902" |
|
2-3/8" ( 2" ) |
كوب ماص بقلب فولاذي |
1.980" |
1.120" |
|
2-7/8" ( 2-1/2" ) |
كوب ماص بقلب فولاذي |
2.410" |
1.334" |
|
3.850" |
كوب ماص بقلب فولاذي |
3.850" |
2.495" |
|
3.900" |
كوب ماص بقلب فولاذي |
3.900" |
2.495" |
|
4-1/2" |
كوب ماص بقلب فولاذي |
4.062" |
2.495" |
|
4.610" |
كوب ماص بقلب فولاذي |
4.610" |
2.495" |
|
4.720" |
كوب ماص بقلب فولاذي |
4.720" |
2.495" |
|
4.850" |
كوب ماص بقلب فولاذي |
4.850" |
2.495" |
|
5-1/2" |
كوب ماص بقلب فولاذي |
4.970" |
2.495" |
|
7" |
كوب ماص بقلب فولاذي |
6.450" |
3.500" |
|
4-1/2" |
كوب ماص بقلب فولاذي، للخدمة الشاقة |
4.062" |
2.495" |
لماذا الشراكة مع فريق الهندسة لدينا؟
معايير الجودة ISO 9001:2015: تعمل منشأتنا بموجب نظام إدارة جودة صارم، مما يضمن التكرار عبر عمليات الإنتاج عالية الحجم.
أدوات وتصميم داخلي: يساعد مهندسونا في التصميم للتصنيع (DFM)، مما يساعد على تحسين هندسة الأجزاء لتقليل التكاليف وتحسين الأداء.
أسئلة وأجوبة
سؤال: لماذا يجب أن أختار كوبًا من النوع V بدلاً من نوع RTL لغلاف مقاس 4.5 بوصة؟
إجابة: اختر من هندسة الكوب الفعلية وتكوين التشغيل، باستخدام حالة التجويف وحمل السائل ومحتوى المواد الصلبة. لا تستنتج تصنيف حمل مقارن من تسمية V أو RTL وحدها.
سؤال: ما هو دور البطانة الفولاذية في هذا الكوب ذي الحمل الخفيف؟
إجابة: توفر البطانة الفولاذية أساسًا صلبًا لقاعدة الكوب. في الأحجام الأكبر مقاس 4.5 بوصة، يكون هذا التعزيز ضروريًا للحفاظ على تثبيت الكوب على كتف المحور تحت الضغط الهيدروستاتيكي.
سؤال: هل مادة NBR مقاومة للنفط الخام؟
إجابة: قم بتأكيد مركب NBR مقابل النفط الخام الفعلي والمواد المضافة ودرجة الحرارة. قدم تفاصيل السائل عند طلب بديل.
