| مكان المنشأ: | شنغهاي، الصين |
| اسم العلامة التجارية: | SHQN |
| إصدار الشهادات: | ISO 9001 |
| رقم الموديل: | أكواب مسحة |
| الحد الأدنى لكمية: | 500 |
|---|---|
| الأسعار: | USD2.5-5 |
| تفاصيل التغليف: | تعبئة الكرتون |
| وقت التسليم: | 15 يوما |
| شروط الدفع: | خطاب الاعتماد، تي/تي، ويسترن يونيون |
| القدرة على العرض: | 5000 قطعة شهريا |
| مقاس: | 4 1/2 بوصة | Material: | NBR+steel core |
|---|---|---|---|
| بيئة:: | النفط والغاز ومكثفات الغاز | لون: | لون أسود أو مخصص |
| إبداعي: | شنغهاي الصين | Types: | V Style |
| عينة: | متاح | تصنيع المعدات الأصلية/تصنيع التصميم الشخصي: | متاح |
| Design: | V Lip Style | طَرد: | حزمة الكرتون |
| إبراز: | 4.5 بوصة V النمط كوب مسح,الفولاذ المقوى إدراج حقل النفط كوب مسح,ضغط عالي جيد خدمة الفولاذ المقوى كوب مسح |
||
مقدمة المنتج

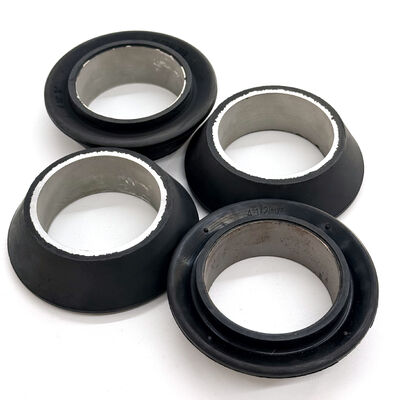

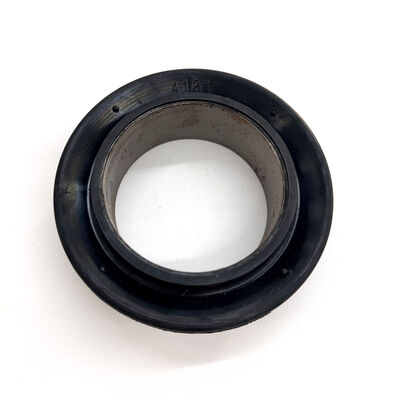

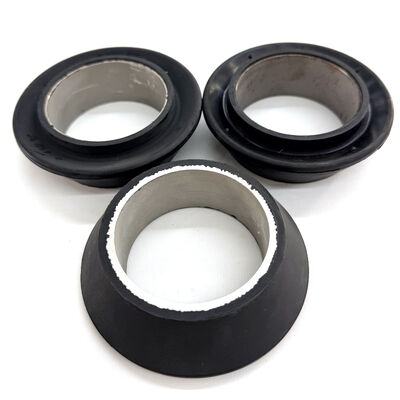

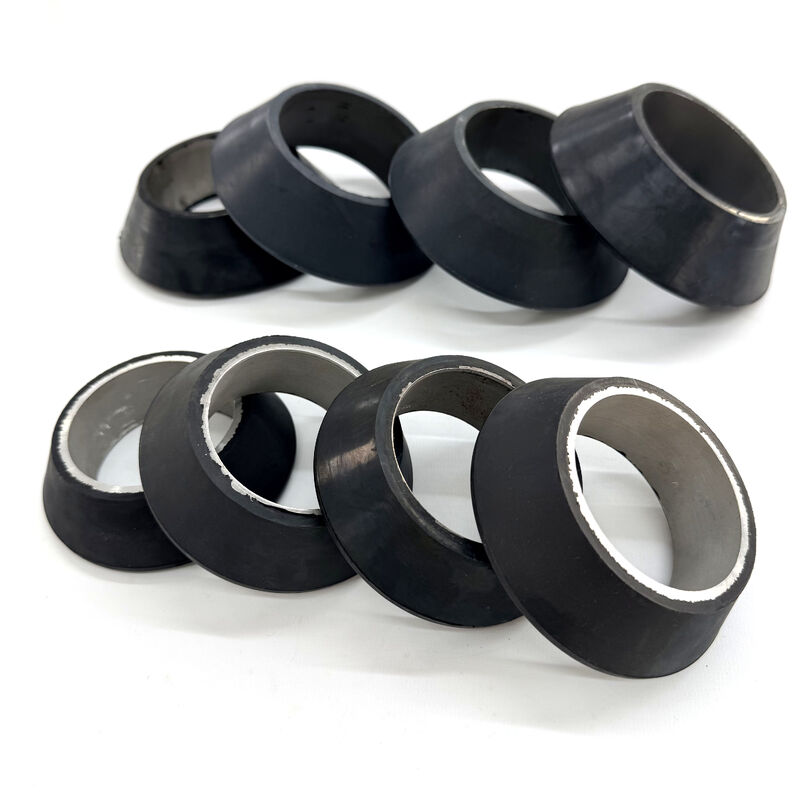

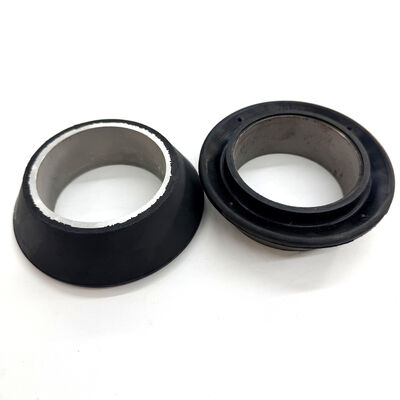

إن كأس المسحة على شكل حرف V مقاس 4.5 بوصة عبارة عن أداة متعددة الاستخدامات ومرنة للغاية مصممة لاستعادة السوائل ذات الحمل الخفيف إلى المتوسط في الغلاف وأنابيب التجويف الكبيرة. يتميز الكوب ذو النمط V، المعروف بتصميمه الذي يعمل بالسوائل، بشفة مانعة للتسرب سريعة الاستجابة تتوسع تحت الحد الأدنى من الضغط الهيدروستاتيكي. تم تصميم هذا النموذج خصيصًا للآبار التي تحتوي على الرمل أو الطمي أو غيرها من المواد الصلبة العالقة، حيث يمكن لشكله المرن تجاوز الحطام بشكل فعال أثناء التشغيل مع الحفاظ على ختم ثابت أثناء الرفع. توفر الحشوة المعززة بالفولاذ المتكامل الثبات الأساسي اللازم لقطر 4.5 بوصة دون المساس بمرونة الشفاه.
المواصفات الفنية
الحجم الاسمي: 4.5 بوصة
نمط الكأس:النوع V (حمولة خفيفة إلى متوسطة)
نوع التشغيل:شفة مرنة تعمل بالسوائل
تعزيز:إدراج قاعدة معززة بالفولاذ
مادة:النتريل الممتاز المقاوم للتآكل (NBR)
ملاءمة تحميل السوائل:خفيف إلى متوسط
|
الاسم. التطوير التنظيمي (بوصة) |
جوهر والوصف |
كأس التطوير التنظيمي |
معرف الكأس |
|
1.900 بوصة (1-1/2 بوصة) |
كأس المسحة الأساسية الصلب |
1.530" |
0.902" |
|
2-3/8 بوصة (2 بوصة) |
كأس المسحة الأساسية الصلب |
1.980" |
1.120" |
|
2-7/8 بوصة (2-1/2 بوصة) |
كأس المسحة الأساسية الصلب |
2.410" |
1.334" |
|
3.850" |
كأس المسحة الأساسية الصلب |
3.850" |
2.495" |
|
3.900" |
كأس المسحة الأساسية الصلب |
3.900" |
2.495" |
|
4-1/2" |
كأس المسحة الأساسية الصلب |
4.062" |
2.495" |
|
4.610" |
كأس المسحة الأساسية الصلب |
4.610" |
2.495" |
|
4.720" |
كأس المسحة الأساسية الصلب |
4.720" |
2.495" |
|
4.850" |
كأس المسحة الأساسية الصلب |
4.850" |
2.495" |
|
5-1/2" |
كأس المسحة الأساسية الصلب |
4.970" |
2.495" |
|
7" |
كأس المسحة الأساسية الصلب |
6.450" |
3.500" |
|
4-1/2" |
قلب فولاذي، كوب مسحة عالي التحمل |
4.062" |
2.495" |
الميزات الرئيسية والمزايا الهندسية
1. قدرة تحمل فائقة للرمال والحطام: تتميز الشفة الرفيعة والمرنة للكوب على شكل حرف V بأنها فعالة بشكل استثنائي في السوائل المحملة بالرمال. فهو يسمح للكوب بالتنقل عبر الجسيمات وتراكم الحجم الذي قد يؤدي إلى إتلاف الأكواب الأكثر صلابة والأحمال الثقيلة.
2. الختم المُشغل بالسوائل: يضمن الشكل الهندسي على شكل حرف V أن يتم ضغط شفة الختم على جدار الغلاف بواسطة وزن عمود السائل. يسمح هذا التصميم بختم إيجابي حتى مع انخفاض مستويات السوائل أو الأحمال الخفيفة.
3. إدراج فولاذي لاستقرار القاعدة: في حجم 4.5 بوصة، يعد إدخال الفولاذ أمرًا بالغ الأهمية للحفاظ على السلامة الهيكلية لقاعدة الكوب على الشياق، ومنع البثق مع السماح للشفة العلوية بالبقاء مرنة للغاية.
4. سهولة الهبوط: نظرًا لمظهره المرن، فإن الكوب من النوع V يواجه مقاومة أقل أثناء الهبوط، مما يسمح بأوقات رحلة أسرع في عمليات خدمة الآبار.
جميع أنواع أكواب المسحة المتوفرة
نمط TA: TA عبارة عن كأس مسحة متوسط الحمل مبني حول جلبة من الفولاذ أو الألومنيوم للاستخدام في معظم أحجام الأنابيب أو أنابيب الحفر. عندما تكون تحت الحمل، فإنها ستضغط لتشكل كتلة مطاطية صلبة للحصول على أقصى قدرة رفع وأقل قدر من التآكل. هذه الأكواب مصنوعة من مركب مطاطي تم تطويره حديثًا، وتوفر لعملائنا منتجًا عالي الجودة في أمريكا الشمالية. تم تطوير مركب Frac Fluid الخاص بنا للحصول على أقصى درجات المتانة والأداء. تم تصميم أكواب Frac Swab هذه لتعمل في ظل أصعب الظروف.
نمط MV: تقدم Shanghai Qinuo كأس MV Swab الشهير من نوع Guiberson* المصنوع من مركب المطاط السائل من النتريل والفرك. يحتوي الكوب إما على جلبة من الألومنيوم أو الفولاذ ذات شفاه مقلوبة متعددة مما يسمح له بالمرور عبر الأماكن الضيقة والتحكم في كمية الحمولة. إنه فعال للغاية في السوائل ذات الرمال المعلقة.
النمط V: يحمل Shanghai Qinuo كأس المسحة من السلسلة V في كوب مطاطي خفيف وشديد التحمل مناسب للاستخدام في السوائل ذات التركيزات العالية من الرمل المعلق. تمر الشفاه المقلوبة بسهولة عبر البقع الضيقة وسوف تنقلب لتفريغ الأحمال الزائدة. سيختلف عدد الأكواب المستخدمة باختلاف الظروف.
لماذا الشراكة مع فريقنا الهندسي؟
معايير الجودة ISO 9001:2015: تعمل منشأتنا بموجب نظام صارم لإدارة الجودة، مما يضمن التكرار عبر عمليات الإنتاج كبيرة الحجم.
الأدوات والتصميم الداخلي: يساعد مهندسونا في التصميم للتصنيع (DFM)، مما يساعد على تحسين هندسة الأجزاء لتقليل التكاليف وتحسين الأداء.
التعليمات
سؤال: لماذا يجب أن أختار الكوب من النوع V بدلاً من الكوب من النوع RTL للغلاف مقاس 4.5 بوصة؟
الإجابة: اختر النوع V إذا كنت تتعامل مع أحمال سوائل خفيفة أو إذا كانت حفرة البئر تحتوي على رمل وحطام. إن RTL عبارة عن كوب ثقيل الوزن بشفة صلبة، في حين أن النوع V مصمم للمرونة وتحمل الحطام.
سؤال: ما هو دور الملحق الفولاذي في هذا الكوب خفيف الحمل؟
الإجابة: توفر الحشوة الفولاذية أساسًا متينًا لقاعدة الكوب. في الأحجام الأكبر مقاس 4.5 بوصة، يعد هذا التعزيز ضروريًا للحفاظ على الكوب مثبتًا على كتف الشياق تحت الضغط الهيدروستاتيكي.
سؤال: هل مادة NBR مقاومة للنفط الخام؟
الإجابة: نعم، تم تصميم مركب النتريل (NBR) عالي الجودة خصيصًا لتوفير مقاومة ممتازة للنفط الخام والديزل ومعظم الهيدروكربونات في حقول النفط.
