| مكان المنشأ: | شنغهاي، الصين |
| اسم العلامة التجارية: | SHQN |
| إصدار الشهادات: | ISO 9001 |
| رقم الموديل: | أكواب مسحة |
| الحد الأدنى لكمية: | 500 |
|---|---|
| الأسعار: | USD2.5-5 |
| تفاصيل التغليف: | تعبئة الكرتون |
| وقت التسليم: | 15 يوما |
| شروط الدفع: | خطاب الاعتماد، تي/تي، ويسترن يونيون |
| القدرة على العرض: | 5000 قطعة شهريا |
| مقاس: | 5 1/2" | مادة: | NBR + قلب فولاذي |
|---|---|---|---|
| بيئة:: | النفط والغاز ومكثفات الغاز | لون: | أسود أو لون مخصص |
| إبداعي: | شنغهاي الصين | أنواع: | نمط V |
| عينة: | متاح | تصنيع المعدات الأصلية/تصنيع التصميم الشخصي: | متاح |
| تصميم: | نمط الشفاه V | طَرد: | حزمة الكرتون |
| إبراز: | 5 1/2 بوصة في نمط كوب مسح,كأس مسحات ذات طراز V قابلة للتراص,خدمة الحمولة الخفيفة كأس مسح حقل النفط |
||
مقدمة المنتج

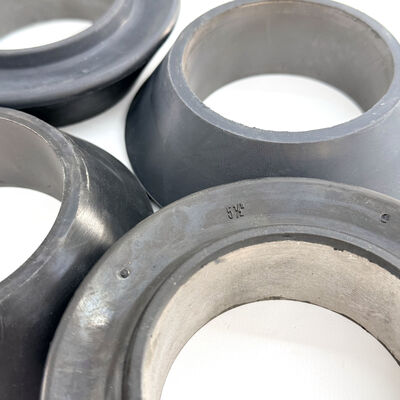

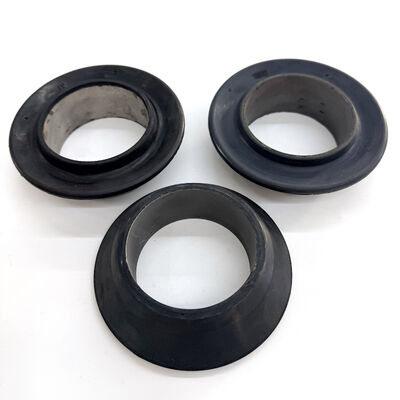

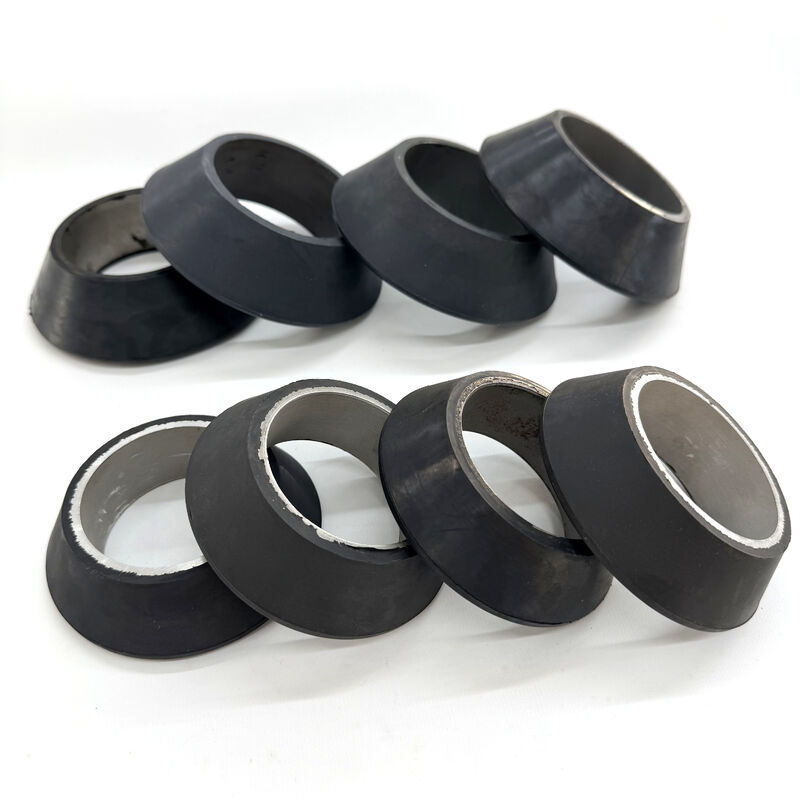

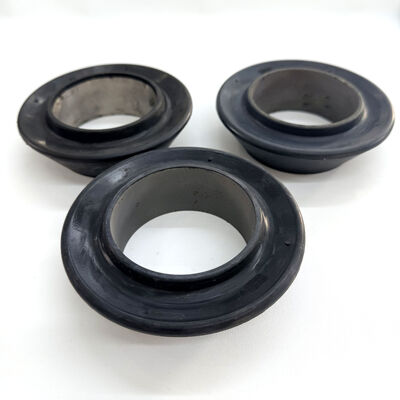

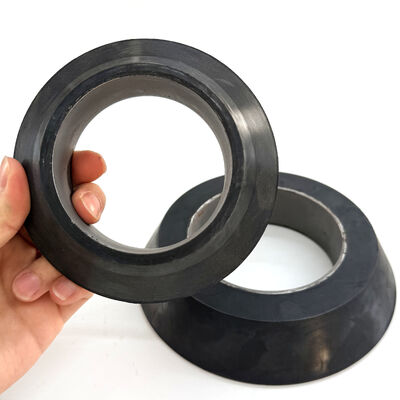

كوب المسح الاحترافي على شكل حرف V مقاس 5 1/2 بوصة هو حل هندسي مصمم خصيصًا لاستعادة السوائل ذات الحمل الخفيف في عمليات الأنابيب والكسوة ذات التجويف الكبير. يستخدم هذا الطراز شفة مانعة للتسرب تعمل بالسوائل تتمدد للخارج مع زيادة الضغط الهيدروستاتيكي، مما يدعم الاتصال بالتجويف عندما تكون أبعاد الكوب وظروف الخدمة مناسبة. تكمن ميزته الأساسية في بنيته القابلة للتكديس، مما يسمح للمشغلين بتخصيص سلسلة الأدوات عن طريق تركيب أكواب متعددة على عمود واحد وفقًا لتصميم العمود وإجراء التشغيل؛ فحص حالة التجويف وتآكل الكوب قبل الخدمة.
المواصفات الفنية
يشير تصنيف 5-1/2 بوصة إلى مرجع اسمي. تسرد جداول الأحجام الحالية هذا الإصدار بقطر خارجي للكوب يبلغ 4.970 بوصة وقطر داخلي للكوب يبلغ 2.495 بوصة. قم بتأكيد هذه الأبعاد مقابل التجويف والعمود المطلوبين قبل الطلب؛ الحجم الاسمي وقطر الكوب الفعلي هما مرجعان مختلفان.
| الحجم الاسمي | 5 1/2 بوصة |
| النمط | نوع V (شفة مرنة) |
| نوع التشغيل | يعمل بالسوائل |
| التعزيز | بطانة قاعدة معززة بالفولاذ |
| المادة | نتريل عالي الجودة (NBR) |
الميزات الرئيسية والمزايا الهندسية
1. تحمل فائق للحطام والرمل: يسمح تصميم الشفة الرقيقة المرنة لكوب V بتجاوز الرمل والقشور أثناء التشغيل الهابط وختم الجسيمات بفعالية أثناء الرفع.
2. مُحسَّن للأحمال الخفيفة: مصمم خصيصًا لأعمدة السوائل المنخفضة حيث قد لا تحقق الأكواب الثقيلة ختمًا كاملاً. قم بتأكيد الكوب المحدد وترتيب التكديس للحمل السائل المتوقع.
3. نزول متحكم فيه: اتبع إجراء تشغيل المعدات لسرعة التشغيل ودخول السائل. تجنب التعامل مع المقطع المرن كإذن لزيادة سرعة السلك.
4. أساس معزز بالفولاذ: يتضمن طراز 5 1/2 بوصة بطانة قاعدة فولاذية لمنع المطاط من التشوه أو البثق فوق كتف العمود أثناء الشوط الصاعد.
5. قابل للتكديس لتنوع الأحمال: بينما تم تصميمه للأحمال الخفيفة، يجب تأكيد عدد الأكواب والتباعد للعمود وحمل السائل المخطط له. لا ينطبق عدد تكديس عالمي على كل تجميع.
|
القطر الخارجي الاسمي (بوصة) |
اللب والوصف |
القطر الخارجي للكوب |
القطر الداخلي للكوب |
|
1.900" ( 1-1/2" ) |
كوب مسح بقلب فولاذي |
1.530" |
0.902" |
|
2-3/8" ( 2" ) |
كوب مسح بقلب فولاذي |
1.980" |
1.120" |
|
2-7/8" ( 2-1/2" ) |
كوب مسح بقلب فولاذي |
2.410" |
1.334" |
|
3.850" |
كوب مسح بقلب فولاذي |
3.850" |
2.495" |
|
3.900" |
كوب مسح بقلب فولاذي |
3.900" |
2.495" |
|
4-1/2" |
كوب مسح بقلب فولاذي |
4.062" |
2.495" |
|
4.610" |
كوب مسح بقلب فولاذي |
4.610" |
2.495" |
|
4.720" |
كوب مسح بقلب فولاذي |
4.720" |
2.495" |
|
4.850" |
كوب مسح بقلب فولاذي |
4.850" |
2.495" |
|
5-1/2" |
كوب مسح بقلب فولاذي |
4.970" |
2.495" |
|
7" |
كوب مسح بقلب فولاذي |
6.450" |
3.500" |
|
4-1/2" |
كوب مسح بقلب فولاذي، شديد التحمل |
4.062" |
2.495" |
لماذا الشراكة مع فريق الهندسة لدينا؟
معايير الجودة ISO 9001:2015: تعمل منشأتنا بموجب نظام صارم لإدارة الجودة، مما يضمن التكرار عبر عمليات الإنتاج عالية الحجم.
أدوات وتصميم داخلي: يساعد مهندسونا في التصميم للتصنيع (DFM)، مما يساعد على تحسين هندسة الأجزاء لتقليل التكاليف وتحسين الأداء.
الأسئلة الشائعة
سؤال: لماذا يُفضل كوب V قابل للتكديس على كوب كبير واحد؟
إجابة: يسمح تكديس أكواب V متعددة بتوزيع أفضل للحمل. سيحتاج كوب واحد إلى أن يكون صلبًا للغاية لرفع نفس الحمل، مما يجعله عرضة للتمزق. توفر الأكواب المرنة المتعددة نظام ختم احتياطي.
سؤال: هل يمكن لهذه الأكواب التعامل مع الرمل والطمي؟
إجابة: قم بتأكيد الملاءمة لتركيز الرمل وحجم الجسيمات. افحص الشفة بحثًا عن القطع، والحطام المحاصر، والتآكل غير المتساوي؛ المقطع المرن لا يلغي التآكل.
سؤال: هل البطانة الفولاذية ضرورية لخدمة الأحمال الخفيفة؟
إجابة: نعم، البطانة الفولاذية ضرورية للحفاظ على موضع الكوب على العمود. بدونها، يمكن للضغط الهيدروستاتيكي أن يجبر قاعدة المطاط على التشوه فوق كتف العمود.
