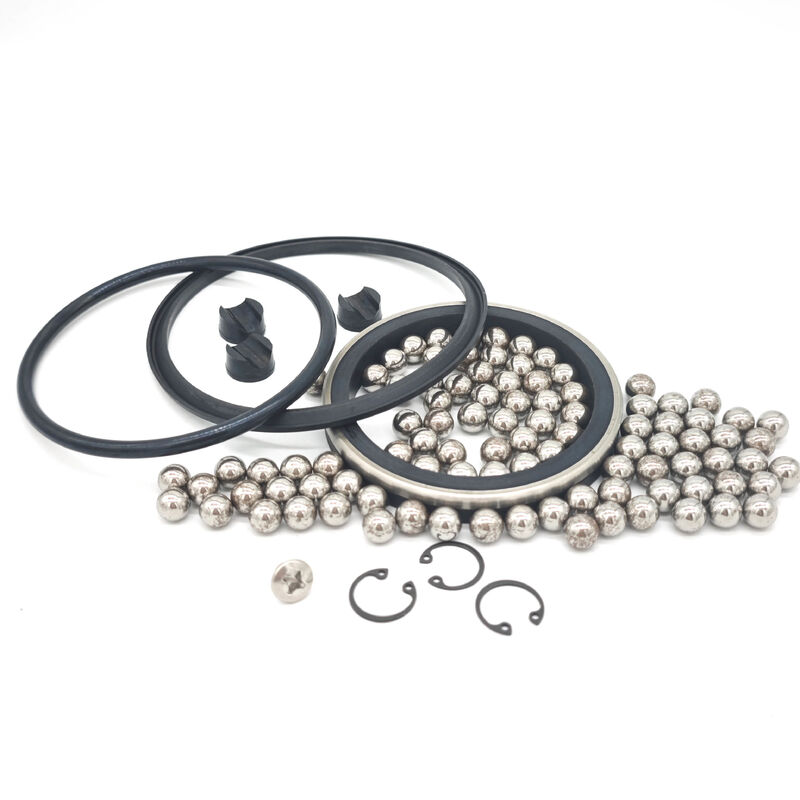

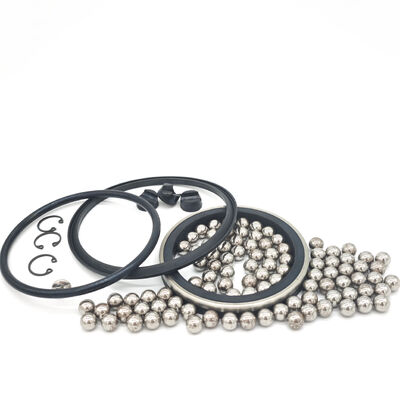

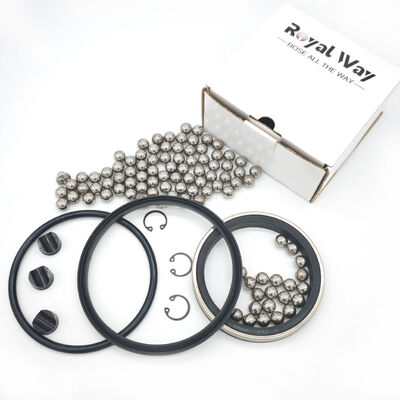

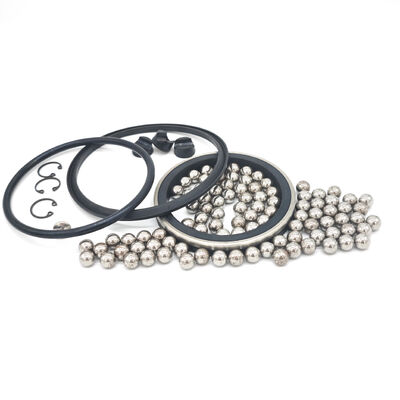

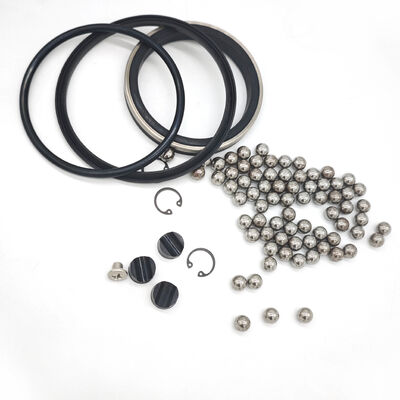

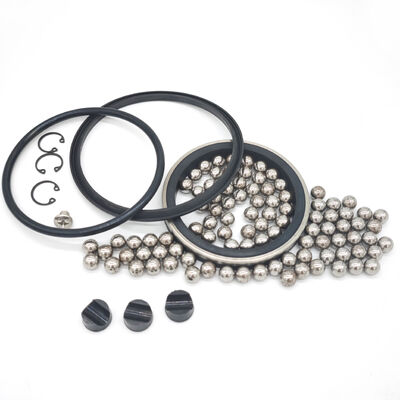

3 "طراز واسع 15000PSI مجموعة إصلاح المفاصل المتحركة مع مواد NBR و FKM و HNBR لمعدات خط التدفق

3"الشكل 1502 15000PSI مجموعة إصلاح الختم المشترك الدوار العريض لمعدات خط التدفق

المفاصل الدورانية Chiksan/FMC/TSI/SPMمصنوعة من مواد مختارة عالية الجودة لتوفير أفضل خدمة للعملاء.تطبيق هذا المنتج يجعله يخضع لاختبار معالجة السوائل التي تآكل ومتجرفة بطبيعتها ويعمل عند سرعات عالية وضغوط عاليةهذا يؤدي إلى تلف متسارع للخامات وأسطح الختم.بدون صيانة منتظمة لإصلاح وتحقق من حالة المكونات ، يمكن أن يحدث فشل المكونات المبكر.

SHQN®يوصي باستبدال العبوات والختام بانتظام ، وتشحيم منتظم.

ونحن نقدم أيضا كل أنواعمجموعات إصلاح المفاصل المتحركةلتحقيق أقصى قدر من عمر الخدمة للمكونات الدورية.

• أنماط وأحجام قابلة للتقييم

• سيناريوهات التطبيق

دليل اختيار المواد

في بيئة الضغط العالي من خدمات خط التدفق 15000 PSI (15K) ، فإن اختيار الإيلاستومر الصحيح أمر بالغ الأهمية للسلامة وطول عمر الختم.استخدم الدليل أدناه لتنسيق مجموعة الخاص بك إلى ظروف البئر المحددة.

1. NBR (نتريل بوتادين المطاط): الخدمة القياسية
من الأفضل ل: تطبيقات المياه والنفط والغاز العامة حيث لا يوجد H2S.
الخصائص: مقاومة ممتازة للزيت والقوة الميكانيكية.
نطاق درجة الحرارة: -30 درجة مئوية إلى +100 درجة مئوية (-22 درجة فهرنهايت إلى +212 درجة فهرنهايت).
التوصية: الاستخدام في خطوط التسمين القياسية ونقل المياه. إنه الحل الأكثر فعالية من حيث التكلفة للبيئات غير السامة.

2HNBR (النتريل المهدرجين): خدمة الحمضية والأداء العالي
أفضل ل: الكسور (Frac) ، الحموضة ، والبيئات مع H2S (الغاز الحامض).
خصائص: مقاومة متزايدة للحرارة والأوزون والمواد الكيميائية. مقاومة عالية للكش ضد الرمال الفراكية والمواد الدعمية.
نطاق درجة الحرارة: -35 درجة مئوية إلى +150 درجة مئوية (-31 درجة فهرنهايت إلى +302 درجة فهرنهايت).
التوصية: "المعيار الصناعي" لخدمات حقول النفط الحديثة. يوصى بشدة بـ 15,000 PSI 3 "مفاصل دوارة لضمان أقصى قدر من وقت التشغيل.

3. FKM (فلوروايلستومر): مقاومة لدرجات الحرارة العالية والكيميائية
أفضل ل: التعرض الكيميائي الشديد والآبار عالية درجة الحرارة.
الخصائص:** مقاومة استثنائية للحرارة العالية والأحماض والمواد العطرية.
نطاق درجة الحرارة: -20 درجة مئوية إلى +200 درجة مئوية (-4 درجة فهرنهايت إلى +392 درجة فهرنهايت).
التوصية: الاستخدام في بخار عالية درجة الحرارة أو خطوط حقن خاصة بالمواد الكيميائية. ملاحظة: لا ينصح باستخدامها في البيئات منخفضة درجة الحرارة بسبب احتمال هشاشة.

الأسئلة الشائعة

السؤال 1: كيف أعرف إذا كنت بحاجة إلى مجموعة إصلاح "الأنماط الواسعة"؟
الجواب: "النمط الواسع" (المعروف أيضاً باسم نصف قطره الطويل) هو المعيار الصناعي للمفاصل الدورانية 3 "الشكل 1502 إذا تم تصميم مفصل الدوران الخاص بك لتدفق عال،من المحتمل أن يكون النمط الواسعهذه المجموعة قابلة للتبادل بنسبة 100% مع طرازات "إف إم سي شيكسان 3" 1502

س2: هل يمكنني استخدام أغلفة NBR لخدمة H2S إذا كان الضغط منخفضًا؟
الجواب: ننصح بشدة بعدم استخدامها. H2S يسبب NBR لتصبح هشة والشقوق (حفر الهيدروجين).HNBR (النتريل المهدرجين) هو الحد الأدنى لضمان سلامة الموقع.

س3: ما هي صلابة الشاطئ من 15K ختم الخاص بك؟
ج: أغلفة التعبئة لدينا 15،000 PSI عادة ما تكون 90 Shore A. هذه القسوة العالية ضرورية لمقاومة قوى الطحن القوية الموجودة في الاتصالات الشكل 1502.
