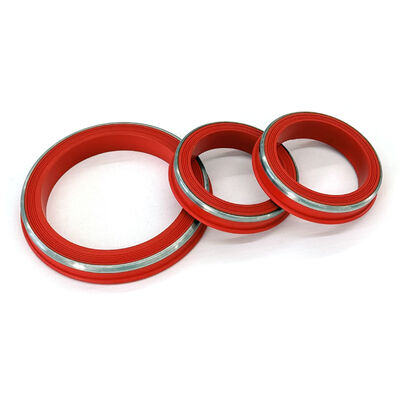

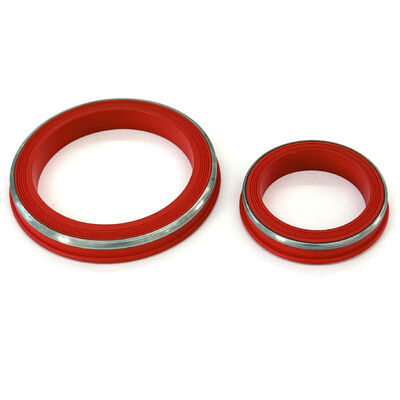

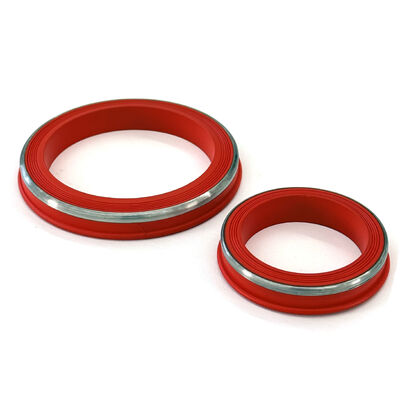

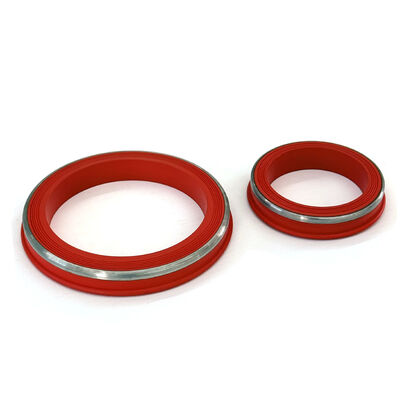

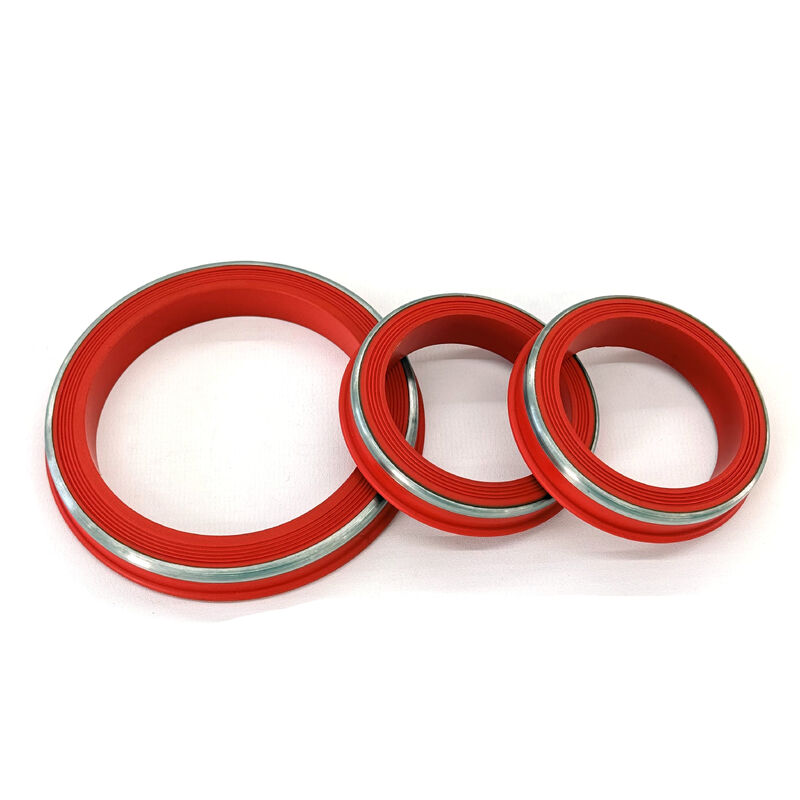

أختام اتحاد المطرقة المقاومة لغاز H2S | FKM مع حلقة احتياطية من الفولاذ المقاوم للصدأ | 15,000 رطل لكل بوصة مربعة CWP

ملخص

في مناطق النفط عالية المخاطر، غالبًا ما تفشل حلول الختم القياسية عند مواجهة التحديات المزدوجة المتمثلة في الحرارة الشديدة والغازات المسببة للتآكل. تمثل أختام المطرقة ذات نمط الشفاه FKM المقاومة للحرارة قمة تكنولوجيا الختم لبيئات HPHT (درجة الحرارة العالية الضغط العالي) والخدمة الحامضة**.

الميزات والفوائد الرئيسية

---

• الاستقرار الحراري الشديد: تحافظ FKM (Fluoroelastomer) المصممة خصيصًا على قوة الختم المرنة عند درجات حرارة تصل إلى 446 درجة فهرنهايت (230 درجة مئوية)، حيث تذوب الأختام القياسية أو تفشل.

• شكل الشفاه المنشط بالضغط: يستخدم تصميم "نمط الشفاه" ضغط الخط الداخلي لإشعال شفاه الختم على الجزء الفرعي، مما يضمن إحكام الإغلاق مع زيادة الضغط.

• مناعة إجمالية لغاز H2S وثاني أكسيد الكربون: تم تصميم مركب FKM هذا للخدمة الحامضة، وهو مقاوم للتحلل الكيميائي والتورم والتشقق الناتج عن التركيزات العالية من كبريتيد الهيدروجين وثاني أكسيد الكربون.

• تعزيز SS المقاوم للتآكل: الحلقة الاحتياطية المدمجة المصنوعة من الفولاذ المقاوم للصدأ محصنة ضد التشقق الناتج عن إجهاد الكبريتيد (SSC)، مما يوفر حاجزًا صلبًا مضادًا للبثق لا يمكن أن توفره الحلقات النحاسية في البيئات الحامضة.

• سلامة عدم التسرب: مصبوبة بدقة لتلبية أقصى درجات التحمل في حقول النفط في أمريكا الشمالية، مما يضمن اتصال محكم للغاز بنسبة 100% من أجل التدفق الراجع والتحفيز عالي الضغط

المواصفات الفنية

---

معلمات الأداء

---

•  ضغط العمل البارد (CWP): يصل إلى 15000 رطل لكل بوصة مربعة (للشكل 1502).

• نطاق درجة الحرارة: -15 درجة فهرنهايت إلى +446 درجة فهرنهايت (-26 درجة مئوية إلى +230 درجة مئوية).

• توافق الوسائط: H2S (الغاز الحامض)، ثاني أكسيد الكربون، الزيت الخام، البخار، السوائل الحمضية (HCl/HF)، الهيدروكربونات العطرية.

• مجموعة الضغط: ** مقاومة ممتازة للتشوه الدائم تحت الحمل طويل الأمد.

• مقاومة البثق: أقصى دعم عند فجوات التخليص يصل إلى 0.030 بوصة عند 15 كيلو رطل لكل بوصة مربعة.

التطبيقات المشتركة

---

تُعد أختام FKM/SS الخاصة بنا "المعيار الذهبي" لخدمة حقول النفط عالية المخاطر: إنتاج الغاز الحامض: إحكام الإغلاق الحاسم في الآبار ذات التركيزات العالية من كبريتيد الهيدروجين وثاني أكسيد الكربون.

1. تحفيز الآبار وتحميضها: التعامل مع المواد الكيميائية والأحماض العدوانية التي تؤدي إلى تحلل أختام النتريل القياسية.

2. حقن البخار والطاقة الحرارية الأرضية: أداء موثوق في عمليات الاستخلاص المعزز للنفط (EOR) ذات درجات الحرارة العالية.

3. التكسير عالي الضغط: الختم المعتمد لمشعبات التفريغ في الأساطيل "الحديدية" العاملة في الأحواض المسببة للتآكل.

4. اختبار الآبار HPHT: توفير السلامة والأمن أثناء التدفق الأولي واختبار الآبار العميقة ذات الضغط العالي.

التعليمات

---

س 1: لماذا أحتاج إلى FKM "مقاوم لدرجة الحرارة" لنقابات الشكل 1502؟
ج: عند 15000 رطل لكل بوصة مربعة، يمكن أن يؤدي الاحتكاك وديناميكيات السوائل في خط التدفق إلى توليد حرارة كبيرة. تظل أختام FKM الخاصة بنا مرنة حتى 446 درجة فهرنهايت، مما يضمن السلامة أثناء التكسير الهيدروليكي عالي السرعة أو خدمة البخار.

س2: كيف يعمل ملف تعريف "نمط الشفاه" على تحسين الختم؟
ج: على عكس السدادات المسطحة التي تعتمد على الضغط وحده، فإن نمط الشفاه "منشط بالضغط". ويستخدم ضغط السائل لدفع حواف الختم على المعدن، مما يخلق حاجزًا محكمًا للغاز أكثر ديناميكية وموثوقية.

س 3: هل FKM متوافق مع جميع المواد الكيميائية التي تعمل بالتكسير الهيدروليكي؟
ج: FKM متوافق مع الغالبية العظمى من المواد الكيميائية في حقول النفط، بما في ذلك الأحماض والهيدروكربونات العطرية. للحصول على مخططات التوافق الكيميائي المحددة، يرجى الاتصال بفريقنا الفني.

س4: ما هو العمر الافتراضي لهذه الأختام؟
ج: تتمتع أختام FKM الخاصة بنا بفترة صلاحية استثنائية تصل إلى 20 عامًا عند تخزينها بشكل صحيح، مقارنة بـ 5-10 سنوات فقط لـ NBR. وهذا يجعلها مثالية لمخزون الطوارئ والمخزون طويل الأجل.
