مؤشرات المطرقة المقاومة لـ H2S

نظرة عامة

مصممة للخدمة الحمضية ودرجات الحرارة العالية

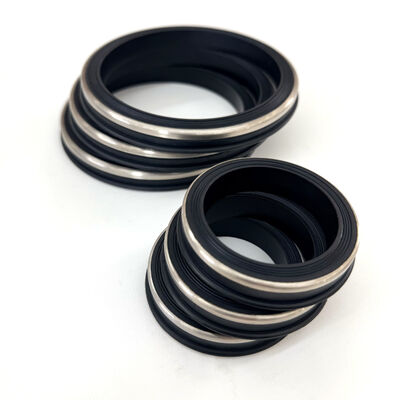

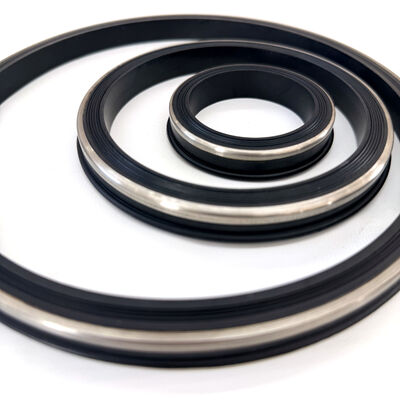

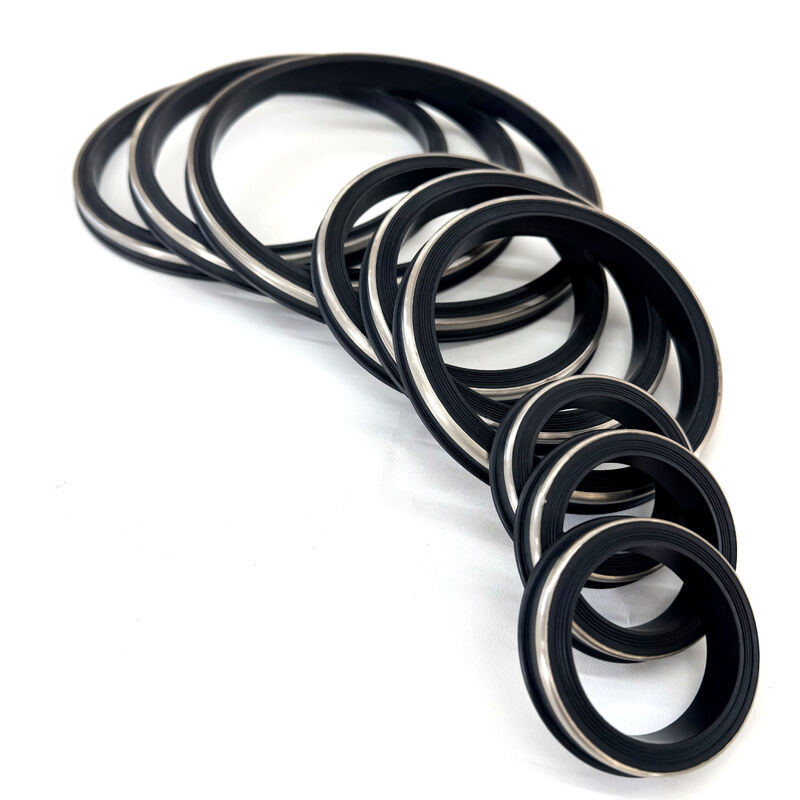

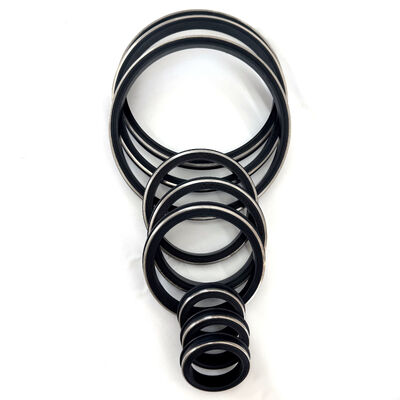

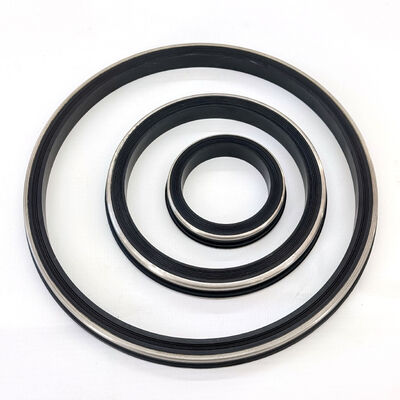

في أكثر البيئات تقلباً في حقول النفط حيث يلتقي الضغط العالي بـ H2S والحرارة القاسيةإف كيه إم (FKM Hammer Union Seals) مع حلقات احتياطية من الفولاذ المقاوم للصدأهم الدفاع النهائي لسلامة خط التدفق الخاص بك.

مصممة خصيصاًالخدمة الحمضية (H2S) والضغط العاليتطبيقات مثل الشكل 1502، هذه الأختام تجمع بين الخمول الكيميائي للفلورولوسيتومر (FKM) من الدرجة العالية مع الدعم الهيكلي الصلبة من حلقة مضادة للطحن.هذا هو الاختيار المهني لـ 15،000 PSI عمليات ضغط العمل الباردة (CWP) حيث السلامة والوقت التشغيلي غير قابل للتفاوض.

الخصائص الرئيسية والفوائد

---

• مصممة لخدمة الحمضية (H2S): مركبنا المتخصص الفلورويلاستومر (FKM) غير فعال كيميائيا ل كبريتات الهيدروجين،والشق الذي يسبب فشل أغطية NBR في البيئات الحمضية.

• التعزيز من الفولاذ المقاوم للصدأ: على عكس حلقات النحاس التي يمكن أن تتآكل في السوائل الغنية بالكبريت،حلقاتنا المضادة للخروج من الفولاذ المقاوم للصدأ توفر سلامة هيكلية دائمة وموثوقية صفر التآكل.

• الحماية من الانفجارات عالية الضغط: الحلقة الاحتياطية المتكاملة تغطي فجوة الفراغ في الاتحاد ، مما يضمن الحفاظ على شكل الختم حتى تحت ارتفاع ضغط 15000 PSI.

• الاستقرار الحراري الممتد: يحافظ على ختم إيجابي في درجات حرارة شديدة تتراوح من -15 درجة فهرنهايت إلى 446 درجة فهرنهايت ، وهو مثالي للآبار HPHT (ضغط عالي درجة حرارة عالية).

• التصميم الذي يستخدم الضغط: تم تصميم ملف الشفاه لاستخدام ضغط الخط الداخلي لزيادة قوة الختم ، مما يضمن اتصالًا مضادًا للتسرب من بدء التشغيل بضغط منخفض إلى تشغيل الحمل الكامل.

المواصفات التقنية

---

معايير الأداء

---

•  ضغط العمل البارد (CWP): يصل إلى 15000 PSI (بالنسبة للشكل 1502).

• نطاق درجة الحرارة: -15 درجة فهرنهايت إلى +446 درجة فهرنهايت (-26 درجة مئوية إلى +230 درجة مئوية).

• التوافق مع الوسائط: H2S (الغاز الحامض) ، CO2 ، النفط الخام، البخار، السوائل الحمضية (HCl / HF) ، الهيدروكربونات العطرية.

• مجموعة الضغط:** مقاومة ممتازة للتشوه الدائم تحت الحمل الطويل الأمد.

• المقاومة للطحن: الحد الأقصى للدعم عند الفجوات المفتوحة تصل إلى 0.030 "في 15k PSI.

التطبيقات الشائعة

---

أسمارات FKM / SS لدينا هي "المعيار الذهبي" لخدمة حقول النفط ذات المخاطر العالية: إنتاج الغاز الحامض: الختم الحرج في الآبار ذات التركيزات العالية من H2S و CO2.

1. تحفيز الحفرة والحموضة: التعامل مع المواد الكيميائية العدوانية والأحماض التي تحلل أغلفة النتريل القياسية.

2. حقن البخار والحرارة الأرضية: أداء موثوق به في عمليات EOR عالية درجة الحرارة (استرداد النفط المحسن).

3. كسر الضغط العالي: التغليف المطلوب لمجموعات التفريغ في أسطول "الحديد" العامل في أحواض تآكل.

4. اختبار الآبار HPHT: توفير السلامة والأمن خلال تدفق العودة الأولي واختبار الآبار العميقة عالية الضغط.

الأسئلة الشائعة

---

س1: متى يجب أن أختار FKM مع الفولاذ المقاوم للصدأ على NBR مع النحاس؟
ج: يجب عليك الترقية إلى FKM/SS كلما كان H2S موجودًا ، أو عندما تتجاوز درجات حرارة التشغيل 212 درجة فهرنهايت.مطلوب الفولاذ المقاوم للصدأ للخدمة الحمضية لأن النحاس يمكن أن يعاني من تآكل الضغط الكبريت.

س2: هل ستعمل هذه الأختام مع مجموعات المطرقة الموجودة في Fig 1502؟
أج: نعم، تم تصميم أغطية الطلاء الخاصة بنا لتلبية الملفات الهندسية القياسية في الشكل 1502، 1002، و 602، مما يضمن الاندماج السلس مع المخزون الحالي.

س3: ما هي فائدة حلقة الفولاذ المقاوم للصدأ عند 15000 PSI؟
الجواب: عند 15k PSI، يصبح المطاط شبه سائل تقريبا. حلقة SS تعمل كجدار جامد يمنع المطاط من الدفع من خلال الثغرات الصغيرة في الاتحاد، مما يمنع "الإنفجارات".

السؤال 4: هل يمكن لهذه الأختام التعامل مع تركيزات عالية من حمض الهيدروكلوريك (HCl) ؟
ج: نعم، FKM مقاومة للغاية لمعظم الأحماض المستخدمة في الحموضة الجيدة، مما يجعلها متفوقة بكثير على NBR في خدمة التحفيز.

السؤال 5: ما هو عمر الصلاحية الموصى به لختام FKM؟
الجواب: يمتلك FKM مدة صلاحية استثنائية تبلغ 20 عاماً إذا تم تخزينها في مكان بارد وجاف بعيداً عن أشعة الشمس المباشرة والأوزون، مما يجعلها عنصرًا ممتازًا في المخزون.
