تخصيص حجم المطرقة الختم الاتحاد NBR النتريل FKM HSN HNBR Buna Material

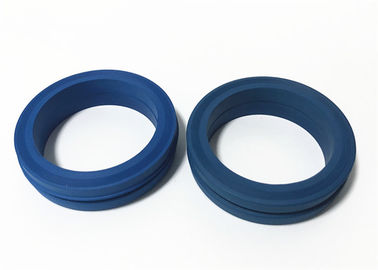

أختام مطرقة NBR nitrile FKM HSN HNBR Buna PTFE

التطبيق:

حلقات ختم مطرقة NBR nitrile هي عناصر ختم بديلة لاتصالات الخراطيم والأنابيب المتوافقة المستخدمة في معدات حفر النفط. حدد حجم الاتصال الاسمي، وشكل الاتحاد، ورسم الختم الأصلي حتى يتطابق كل حلقة مع الأخدود المخصص لها.

وصف المنتج

يتكون وصلة المطرقةمن طرف ملولب، وطرف صمولة، وصمولة مطرقة تقوم، عند شدها، بضغط مجموعة ختم مركبة مما يمنع التسرب. تتكون مجموعة الختم من إدخال معدني بحجم يسمح بالمرور في أخدود الختم لوصلات المطرقة التقليدية وختم صغير يعمل بين الإدخال، وطرف الملولب، وطرف الصمولة. الختم الصغير هو بشكل ملائم حلقة دائرية أو ختم مطرقة (ختم شفة) وهو بحجم يتم ضغطه عند إدخال مجموعة الختم في طرف الملولب لوصلة المطرقة.

وصلة المطرقة هي الوصلة المعدنية الكاملة؛ حلقة الختم هي عنصر الختم القابل للاستبدال. تتطلب أرقام الأشكال بما في ذلك 602، 1002، 1502، 2002، و 2202 رسمًا خاصًا بالشركة المصنعة وتأكيدًا للأخدود. لا يجب افتراض أن حلقات الختم قابلة للتبديل بين الأشكال.

الحجم المتوفر : 1 بوصة، 2 بوصة، 3 بوصة، 4 بوصة، و 5 بوصة

المادة:

لختم وصلة بحجم مخصص، اختر مركبًا وصلابة واحدة لكل رسم. NBR، nitrile، و Buna-N تحدد نفس عائلة البوليمرات؛ HNBR/HSN، FKM، و PU خيارات منفصلة. PTFE هو خيار بلاستيكي حراري منفصل يتطلب مراجعة تصميم خاصة به.

أنتجت شركة Shanghai Qinuo Industry خطًا كاملاً من أختام وصلات المطرقة.

لاستفسارات استبدال الشكل 1502، قم بمطابقة شكل الختم وأي حلقة دعم نحاسية أو من الفولاذ المقاوم للصدأ مع رسم الاتصال الأصلي. ضغط العمل ومتطلبات اختبار الإثبات تنتمي إلى مجموعة الوصلة الكاملة؛ قم بتأكيد تصنيف الشركة المصنعة، وظروف الخدمة، وسجلات الاختبار المطبقة. مادة الختم أو الحجم الاسمي وحده لا يحدد تصنيف الضغط.

استفسارات الأختام الأخرى؛ قم بتأكيد المادة والشكل والرسم لكل عنصر:

حلقة ختم مطرقة 1 بوصة، BUNA

حلقة ختم مطرقة 1-1/2 بوصة، BUNA

حلقة ختم مطرقة 2 بوصة، BUNA

حلقة ختم مطرقة 3 بوصة، BUNA

حلقة ختم مطرقة 1 بوصة،

حلقة ختم مطرقة 1-1/2 بوصة،

حلقة ختم مطرقة 2 بوصة،

حلقة ختم مطرقة 3 بوصة،

ختم مطرقة 2 بوصة، BUNA مع دعم نحاسي

ختم مطرقة 3 بوصة، BUNA مع دعم نحاسي

ختم مطرقة 4 بوصة، BUNA مع دعم نحاسي

ختم مطرقة 2 بوصة، مع دعم نحاسي

ختم مطرقة 3 بوصة، مع دعم نحاسي

ختم مطرقة 4 بوصة، مع دعم نحاسي

ختم مطرقة 2 بوصة، BUNA مع دعم من الفولاذ المقاوم للصدأ

ختم مطرقة 3 بوصة، BUNA مع دعم من الفولاذ المقاوم للصدأ

ختم مطرقة 4 بوصة، BUNA مع دعم من الفولاذ المقاوم للصدأ

منتجات مطاطية أخرى ذات صلة للاستخدام في حقول النفط:

التعبئة والشحن:

1: سريع: S.F. ، DHL، UPS، TNT، FedEx إلخ، للطلبات العاجلة والصغيرة.

2: شحن جوي: من مطار إلى مطار أو من مطار إلى باب.

3: شحن بحري: مناسب للبضائع السائبة. سيستغرق وقتًا أطول من الشحن الجوي.

شركتنا

شركة شنغهاي تشينو الصناعية المحدودة

تأسست في عام 2003، وهي مؤسسة جديدة وعالية التقنية تدمج البحث والتطوير والإنتاج والمبيعات. منذ إنشائها، نلتزم بمفهوم "الجودة من أجل البقاء، والابتكار يتنافس من أجل التنمية"، والتطوير والابتكار المستمر، وقد حصلنا على سمعة جيدة في الداخل والخارج.

تقدم شركتنا خدمات تصميم وإنتاج احترافية للأجزاء البلاستيكية والأجزاء المطاطية والأجزاء الميكانيكية، وتستخدم المنتجات بشكل أساسي في السيارات والأجهزة المنزلية والمعدات الميكانيكية وصناعة النفط والمجالات الأخرى. لدينا فريق إنتاج ومبيعات محترف، "جودة عالية، احترافية عالية، كفاءة عالية" هي مبادئ العمل.

لدينا مصنعان، وأكثر من 30 آلة حقن، وآلات قولبة، ومخارط CNC. تقع شركتنا في منطقة بودونغ الجديدة، شنغهاي. بيئة أنيقة، نقل مريح، فقط نحتاج إلى 30 دقيقة من شركتنا إلى مطار بودونغ.

نحن نعتمد نظام إدارة جودة شامل، ويتم مراجعة وثائق الامتثال للمواد مقابل متطلبات المنتج والطلب المحددة، ويتم تصدير منتجاتنا بشكل أساسي إلى الولايات المتحدة وكندا وبريطانيا وألمانيا وفنلندا ونيوزيلندا وأستراليا ودول ومناطق أخرى.

خطوات الإنتاج:

www.unionseal.com

مرحبًا بكم في الاتصال بنا لمزيد من المعلومات.

أختام وصلات مطرقة مخصصة الحجم: حدد الشكل والتفاوتات قبل اختيار المادة

تحتاج وصلة مطرقة مخصصة إلى أكثر من مجرد حجم أنبوب اسمي. أرسل شكل الوصلة الأصلي ورسم مقطع عرضي بأبعاد يحدد الأقطار الداخلية والخارجية، والارتفاع، وميزات الشفة أو الأخدود، والتفاوتات. قم بتضمين أي حلقة دعم نحاسية أو من الفولاذ المقاوم للصدأ كجزء من البناء المتفق عليه.

إذا كنت تستخدم عينة استبدال، حدد مرجع الجزء الأصلي وتاريخ الخدمة. قم بتأكيد الأبعاد النهائية مقابل الأخدود المتزاوج؛ لا يمكن لعينة بالية أو مشوهة وحدها تحديد رسم الإنتاج. وافق على مراجعة الرسم ومعايير ملاءمة العينة قبل الإنتاج.

حدد درجة المركب والصلابة والكمية بعد مراجعة تكوين السائل، ودرجة الحرارة، ودورات الضغط. الأسماء المستعارة للمواد لا تصف منتجات مختلفة، وتغيير البوليمر لا يحافظ بحد ذاته على الملاءمة أو ملاءمة الخدمة. قم بتأكيد تصنيف مجموعة الوصلة الكاملة بشكل منفصل.
